[Graph] Graph 탐색 DFS, BFS

그래프(Graph)를 탐색하는 방법인 DFS(Depth First Search)와 BFS(Breadth First Search) 대해 알아볼겠습니다.

Graph Search 종류

그래프를 탐색하는 방법

• 깊이 우선 탐색(Depth First Search)
• 너비 우선 탐색(Breadth First Search)

Depth First Search(DFS)

Binary Tree를 검색할때 사용했던 아래 3개가 DFS에 속한다.

• Inorder
• Preorder
• Postorder

1. 자식의 자식의 자식...을 계속해서 방문
2. 잎 노드를 만나면 다시 올라온다.

Breadth First Search(BFS)

순서대로 레벨별로 자식들을 탐색

DFS, BSF 순서 비교

탐색하는 과정을 순서대로 비교해보며 이해해보겠습니다.

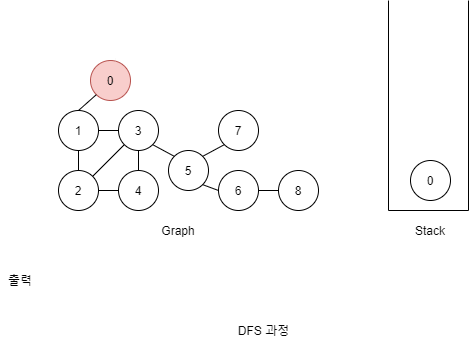

DFS, BSF 과정

과정은 이용하는 자료구조만 바뀌고 동일하다.

DFS: Stack을 이용

1. 빈 스택을 만든다.
2. 시작할 노드를 스택에 넣어준다.
3. 아래를 반복
   1. 스택에서 노드 하나를 꺼낸다.
   2. 꺼낸 노드의 인접한 노드를 전부 스택에 넣는다.
      • 꺼냈던 노드는 다시 스택에 넣지 않음
      • 인접한 노드가 없다면 다음으로 진행
   3. 꺼낸 노드는 출력한다.
4. 모든 노드를 탐색했다면 종료.

BFS: Queue를 이용

1. 빈 큐를 만든다.
2. 시작할 노드를 큐에 넣어준다.
3. 아래를 반복
   1. 큐에서 노드 하나를 꺼낸다.
   2. 꺼낸 노드의 인접한 노드를 전부 큐에 넣는다.
      • 꺼냈던 노드는 다시 큐에 넣지 않음
      • 인접한 노드가 없다면 다음으로 진행
   3. 꺼낸 노드는 출력한다.
4. 모든 노드를 탐색했다면 종료.

시작점은 항상 0?

위 그래프의 0에서 시작한 DFS, BFS 결과값이다.

• DFS(0) = 0 1 3 5 7 6 8 4 2
• BFS(0) = 0 1 2 3 4 5 6 7 8

그래프는 트리만 있는게 아니기 때문에 시작은 0에서 할 필요는 없다.

예를 들어 3에서 시작해도 순회는 잘 된다.

• DFS(3) = 3 5 7 6 8 4 2 1 0
• BFS(3) = 3 1 2 4 5 0 6 7 8

DFS: Recursion

DFS는 재귀를 통해 보다 쉽게 구현할 수 있다.

• 방문하면 자신을 출력하고 인접한 노드를 넣어 재귀호출 한다.

• 재귀는 정방향이기 때문에 자신이 먼저 출력된다.

• 먼저 입력된 연결 관계에 따라 결과가 달라진다.

DFS, BFS 구현 코드 in Java

import java.util.LinkedList;
import java.util.Stack;

// Queue 강의 참고
class Queue<T> {
    // 메소드명 수정
    // add    => enqueue
    // remove => dequeqe
    // 생략 ...
}

class Graph {
    class Node{
        int data;
        LinkedList<Node> adjacent;
        boolean marked;
        Node (int data) {
            this.data = data;
            this.marked = false;
            adjacent = new LinkedList<Node>();
        }
    }
    Node[] nodes;
    Graph(int size) {
        nodes = new Node[size];
        for(int i = 0; i < size; i++) {
            // 편의상 인덱스를 값으로 사용
            nodes[i] = new Node(i);
        }
    }
    void addEdge(int i1, int i2) {
        Node n1 = nodes[i1];
        Node n2 = nodes[i2];
        if(!n1.adjacent.contains(n2)) {
            n1.adjacent.add(n2);
        }
        if(!n2.adjacent.contains(n1)) {
            n2.adjacent.add(n1);
        }
    }

    void dfs() {
        dfs(0);
    }
    void dfs(int index) {
        Node root = nodes[index];
        Stack<Node> stack = new Stack<Node>();
        stack.push(root);
        root.marked = true;
        while(!stack.isEmpty()) {
            Node r = stack.pop();
            for(Node n : r.adjacent) {
                if(n.marked == false) {
                    n.marked = true;
                    stack.push(n);
                }
            }
            visit(r);
        }
    }

    void bfs() {
        bfs(0);
    }
    void bfs(int index) {
        Node root = nodes[index];
        Queue<Node> queue = new Queue<Node>();
        queue.enqueue(root);
        root.marked = true;
        while(!queue.isEmpty()) {
            Node r = queue.dequeue();
            for(Node n : r.adjacent) {
                if(n.marked == false) {
                    n.marked = true;
                    queue.enqueue(n);
                }
            }
            visit(r);
        }
    }

    // 재귀를 이용
    void dfsR(Node r) {
        if(r == null) return;
        r.marked = true;
        visit(r);
        for(Node n : r.adjacent) {
            if(n.marked == false) {
                dfsR(n);
            }
        }
    }
    void dfsR(int index) {
        Node r = nodes[index];
        dfsR(r);
    }
    void dfsR() {
        dfsR(0);
    }

    void visit(Node n) {
        System.out.println(n.data + " ");
    }
}

/*
------------------
 0
/
1 -- 3    7
│  / │ \ /
│ /  │  5
2 -- 4   \
          6 - 8
------------------
DFS(0)
0 1 3 5 7 6 8 4 2
BFS(0)
0 1 2 3 4 5 6 7 8
DFS(0) - Recursive
0 1 2 4 3 5 6 8 7
------------------
DFS(3)
3 5 7 6 8 4 2 1 0
BFS(3)
3 1 2 4 5 0 6 7 8
DFS(0) - Recursive
3 1 0 2 4 5 6 8 7
------------------
*/
public class Test {
    public static void main(String[] args) {
        Graph g = new Graph(9);
        g.addEdge(0, 1);
        g.addEdge(1, 2);
        g.addEdge(1, 3);
        g.addEdge(2, 4);
        g.addEdge(2, 3);
        g.addEdge(3, 4);
        g.addEdge(3, 5);
        g.addEdge(5, 6);
        g.addEdge(5, 7);
        g.addEdge(6, 8);
        System.out.println("DFS(0) : ");
//        g.dfs();
        System.out.println("BFS(0) : ");
//        g.bfs();
        System.out.println("DFS(0) - Recursive : ");
        g.dfsR();
    }
}

링크

아래 강의를 참고하여 작성하였습니다.

• 엔지니어대한민국 - Graph 검색 DFS, BFS 구현 in Java
